Partie cycle - Préparation d'un cadre de SR500

Philosophie

Je suis arrivé au limites du cadre de XT, et accessoirement, je l'ai plié dans un tonneau à Clastres en 2009. Maintenant pour aller plus vite il faut mettre des bracelets en position normale et des commandes reculées.
Le cadre de XT avec son réservoir ne me conviennent plus, donc j'opte pour un cadre de SR que je vais légèrement modifier.
Je passe sur le nettoyage des pattes qui ne servent à rien (béquilles etc …).


La superposition des cadres de SR et XT montre une base commune au niveau du berceau et une différence sur la boucle arrière.
De plus la forte chasse du cadre de SR permet d'incliner le cadre vers l'avant encore un peu plus.


Fabrication de pattes qui recevront les platines de commandes reculées. En gros le repose pied sera aligné sur le bras oscillant.


La position de la selle, toujours un grand moment de solitude.
Patrick a dit 95cm de la colonne au cul de selle … bon bin d'accord.


Ablation des moches extrémités du cadre.


Petite surprise sympathique, les deux tubes de cadre vont assez loin. Ca va être pratique.


Usinage de deux manchons qui vont recevoir la boucle arrière et la boucle verticale qui servira de butée de selle.

www.etmoteur.fr_media_xt500_images_xt500_cadresr_05_petit.jpgwww.etmoteur.fr_media_xt500_images_xt500_cadresr_06_petit.jpg

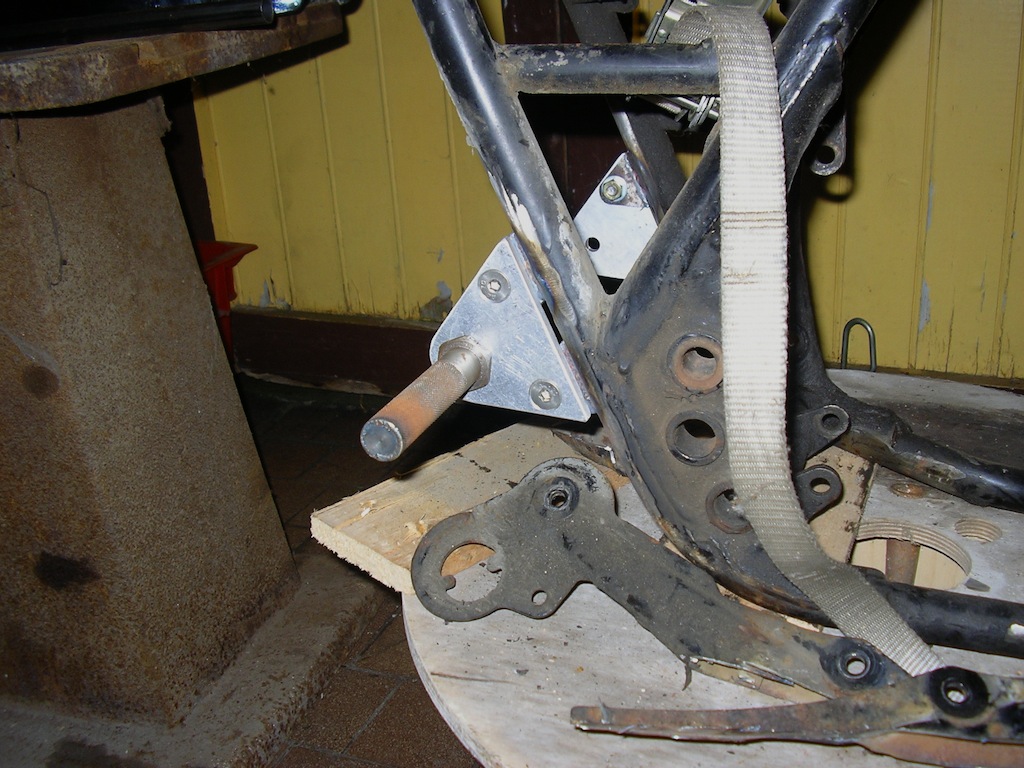

Le repose-pieds vient sur une platine en alu. On peut donc modifier facilement la position du repose-pieds en refabriquant une nouvelle platine.
Le repose pieds est en acier est évidé à l'intérieur pour un poids minimum, de plus en cas de chute il va plier facilement, et donc absorber l'énergie.


Le plan du repose pieds en pdf.

www.etmoteur.fr_media_xt500_images_xt500_cadresr_08_petit.jpgwww.etmoteur.fr_media_xt500_images_xt500_cadresr_09_petit.jpgwww.etmoteur.fr_media_xt500_images_xt500_cadresr_10_petit.jpg

Fabrication d'une butée de direction fiable pour les tés en alu de la XT. Cette butée est soudée sous le renfort de colonne de direction.
La longueur minimum des amortisseurs sera de 330mm. Je pourrai donc pousser la longueur à 360mm par exemple pour diminuer encore la chasse.


Montage à blanc du bras oscillant pour être sur que le pneu ne bute pas dans le cadre en fin de course.

www.etmoteur.fr_media_xt500_images_xt500_cadresr_12_petit.jpgwww.etmoteur.fr_media_xt500_images_xt500_cadresr_13_petit.jpg

Cintreuse d'établi , du tube de 20×1,25 et surtout du sable.
Et ça phosphore dur …


Soudage de l'ensemble sur les manchons.

www.etmoteur.fr_media_xt500_images_xt500_cadresr_15_petit.jpgwww.etmoteur.fr_media_xt500_images_xt500_cadresr_16_petit.jpg

Ayé ça ressemble à quelque chose de pas mal. C'est maintenant beaucoup plus simple de positionner une selle dessus.
Encore grand merci à Patrick pour son savoir et son expérience en tubologie.
(Et pi aussi le temps passé à souder, à me dire que c'est pas comme ça kifofer, à cintrer et tout et tout …)


La fixation supérieure de l'amortisseur est morte, comme d'hab.
D'origine , le filetage est 10×125 évidement quand le mécano perd l'écrou borgne, il remet un écrou qui passe par là avec un pas de 150 …


Coupe à ras de la partie filetée.

www.etmoteur.fr_media_xt500_images_xt500_cadresr_19_petit.jpgwww.etmoteur.fr_media_xt500_images_xt500_cadresr_20_petit.jpg

Usinage d'un manchon pour en faire un canon de perçage.

www.etmoteur.fr_media_xt500_images_xt500_cadresr_21_petit.jpgwww.etmoteur.fr_media_xt500_images_xt500_cadresr_22_petit.jpgwww.etmoteur.fr_media_xt500_images_xt500_cadresr_23_petit.jpg

Pointage + perçage à 5mm + taraudage M6.


C'est un peu plus propre et efficace comme montage.


La butée de selle.et la patte de fixation du silencieux sont enfin en place …
La colonne de direction et les orifices d'huile sont bouchés. Le cadre peut enfin partir à la peinture.


De retour après une peinture polyuréthane.
Pourquoi ce choix ?

  • C'est plus solide que la peinture classique
  • C'est moins épais que l'époxy. Donc au niveau des fixations, il y a moins de risque de desserrage par fluage de la couche de peinture.


Petit montage à blanc comme ça pour voir.


Montage à blanc du bras oscillant WhiteBros.

www.etmoteur.fr_media_xt500_images_xt500_cadresr_29_petit.jpgwww.etmoteur.fr_media_xt500_images_xt500_cadresr_30_petit.jpg

Ajustage de la longueur de tubes de fourche pour un angle de chasse de 26°.
Et oui faut faire plein d'essais.

www.etmoteur.fr_media_xt500_images_xt500_cadresr_31_petit.jpgwww.etmoteur.fr_media_xt500_images_xt500_cadresr_32_petit.jpg

Après le montage des roues, le cadre à l'air incliné de 2° vers l'avant,
Et ça ressemble à quelque chose de pas mal, rien de choquant.
Avant de raccourcir les tubes pour que ça fasse propre, je vais quand même procéder à des essais sur piste.
De plus il faut faire le montage final du moteur avec son échappement pour voir si tout se passe bien lorsque la fourche est en butée.
