XT500 - SR500

Moteur - Le carburateur d'origine

Préparation d'un carburateur de SR500 équipé d'un filtre KN RU 1060

Pourquoi le carbu de 500 SR ?
Tout simplement parce que son diamètre est de 34 mm par rapport à celui du XT qui ne fait que 32 mm.
Tous les processus et valeurs de réglages présentés ici sont valables évidement pour le carburateur du XT.
Le carburateur du SR va être débarrassé de sa pompe de reprise, du clapet de sécurité et de la pompe d'enrichissement. En effet les membranes vieillissent mal surtout avec l'essence sans plomb actuelle et doivent être changer régulièrement (tous les dix ans !!!). Et surtout ces membranes sont hors de prix.
Inconvénient il faudra mettre un boisseau et une aiguille de 500 XT.|| Tous les réglages présentés ici ne doivent être considérés que comme réglages de base, de façon à ne pas exploser un moteur neuf , vous aurez beaucoup d'autres occasions de le casser ce, berlingot. Mais il faudra peaufiner tout ça … et c'est long car il faut modifier uniquement un paramètre à la fois.


Filtre RU 1060 pour XT ou SR


Cartouche adaptable pour SR500 - L'équivalent n'existe pas pour les XT500

Pourquoi un KN?
Le filtre à air du XT est une hérésie totale, sous dimensionné de manière horrible, sa suppression va libérer les gaz frais de manière fantastique. Mais pour une machine de route ou de tout terrain la filtration est indispensable.
Pour un XT500 il faut une surface de filtration minimum, le KN RU-1060 est la bonne dimension y compris son prix (plus de 50 €).
Donc si tu as acheté un filtre de petite taille et conique à 10€, en croyant faire des économies, soit tu admets que tu as fait une erreur, soit tu quittes cette page en courant.

KN est une marque, non un type de filtre. KN produit donc des cartouches de filtration appelées filtre individuel comme le RU 1060, et aussi des cartouches de filtration destinées à remplacer le filtre d'origine dans la boite à air d'origine.
Et par pitié ne désigne par un filtre à air par le mot cornet, ce n'est pas la même chose. Crévindou …

Il faut garder en tête les différentes fonctions du filtre à air :

  • Filtration - évident.
  • Silencieux - eh vi ! l'admission est très bruyante.
  • Tranquillisation  du flux d'air - ya des courants d'air!
  • Chambre de recyclage des vapeurs d'huile.

Le montage d'un KN RU 1060 va complètement appauvrir la  de carburation. A pleine ouverture du boisseau, mais aussi dés son ouverture. Il va donc falloir enrichir partout.


Ce n'est pas pour énerver quiconque!


Quelques gicleurs, attention stockage aux aiguilles, elles se tordent facilement.

Avant de commencer à vouloir bricoler du carburateur , il faut un peu de matos d'avance. L'idéal est d'avoir au moins un carbu de XT et un carbu de SR.
Un autre préambule aussi idiot qu'indispensable est de savoir comment fonctionne un carburateur. Pour rafraîchir vos connaissances, va donc voir le site à Nico http://site.nico.free.fr/xt.htm, où tout est très bien expliqué.

De plus avoir quelques gicleurs d'avance est essentiel. Je préconise au moins les tailles suivantes :

  • Gicleur principal : 270,280,290,300,310
  • Gicleur ralenti : 20,25


Démonter le clapet complet sous la cuve et boucher le trou à l'intérieur du logement.


Démonter le clapet de sécurité sur le coté et boucher les deux gicleurs.


Ne pas oublier de boucher la prise d'air du robinet automatique en cas de non utilisation (montage sur un XT par exemple).

  • La première chose à faire est de virer la pompe de reprise ainsi que son clapet de sécurité.
  • Il faut boucher à la pâte à joint silicone les trous d'air ou d'essence indiqués sur les photos.
  • Si tu as décidé de supprimer tout ça, il faudra monter un boisseau et une aiguille de 500 XT, que ce soit pour rester avec le boîtier de filtre à air d'origine ou monter un filtre à air individuel KN.

3/4 à 4/4 ouverture du boisseau - Le gicleur principal

  • Il faut commencer par la. Le gicleur d'origine est un 220. Avec un KN il faudra mettre entre 270 et 300.
  • Pour affiner le réglage. Va faire un tour et trouve une ligne droite. Gaz à fond (eh vi !!!) une fois la machine à fond, et quand le régime n'augmente plus, rendre un poil la main.
  • Si le moteur à tendance à prendre des tours, le mélange est trop pauvre.
  • Si le moteur baisse de régime rapidement tu es trop riche.

ATTENTION

  1. Faire très attention car quand on roule vite il peut se passer des choses sur le bord de la route, et je ne parle pas que des radars.
  2. Si tu n'as pas mis les réglages approximatifs, tu va serrer !!!!!!!

2/4 à 3/4 ouverture du boisseau - La hauteur d'aiguille


Démonter le clapet complet sous la cuve et boucher le trou à l'intérieur du logement.

  • L'aguille sera a remonter d'un cran, donc il faudra descendre le clip au cran 5.
  • Si tu usines le boisseau pour en diminuer la coupe, il faudra usiner un 6ème cran pour garder l'aiguille à l'équivalent du 5éme cran

1/4 à 2/4 ouverture du boisseau - Puits d'aiguille


Puits d'aiguille.


Vi il est ici mais sort de l'autre coté, par dessous.

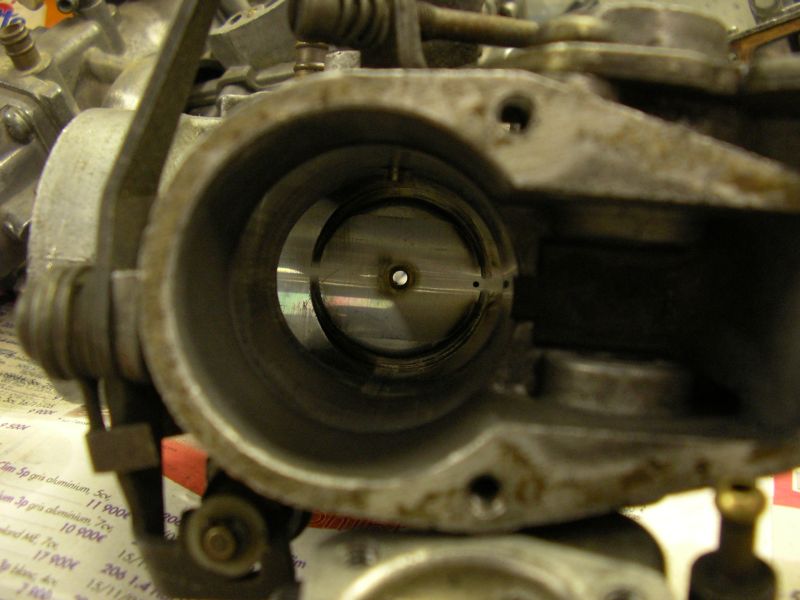

Le puits d'aiguille protubère dans le venturi.

  • Le puits d'aiguille est un Q2 d'origine soit 2,71mm, il faudra le réaléser à 2,75 mm.
  • Attention en le sortant de ne pas le déformer

0/4 à 1/4 ouverture du boisseau


Boisseau de SR à gauche et XT à droite.
Le boisseau de droite à été diminué de 1mm en hauteur.


Boisseau de XT


Boisseau de SR, on voit que l'aiguille descend plus profond car un ressort vient la maintenir en position. (cf doc technique)

Coupe au boisseau
La coupe représente le biais du boisseau coté admission. Plus la coupe est importante plus le mélange est pauvre.
Pour enrichir il faudra diminuer la coupe, donc soit utiliser le boisseau 3.5 du SR, mais il faudra mettre à hauteur l'aiguille, soit retailler le boisseau du XT (ne pas oublier l'encoche au niveau l'ajutage de ralenti).
Mais à ce moment il faudra rajouter une encoche sur l'aiguille.

Gicleur de ralenti
Le gicleur de ralenti  est essentiel au ralenti, mais aussi lors du décollement du boisseau. Le réglage de base de la vis de ralenti doit se situer entre 1 tour et demi et 2 tours et demi.
Si on s'écarte de ces valeurs, il faut modifier le gicleur de ralenti.

Lors du montage d'un kit 600 cm3, j'avais observé que le réglage de richesse au ralenti se situait à plus de 3 tours.
Explication possible : l'augmentation de cylindrée provoque un débit d'air plus important, donc une dépression plus importante donc un débit d'essence plus important.
Dans le cas d'un kit 600cc, il faut mettre un gicleur de ralenti de 20 comme base de départ.

Gicleur d'ajutage


Bien nettoyer le gicleur complet et penser à changer le joint torique. C'est lui qui tient en position le puits d'aiguille.

Article R Sutton

Vous trouverez ici la traduction d'une page toute à fait passionnante trouvée ici http://www.siue.edu/~rsutton/SR/carbmod.htm
Et c'est bizarre ils racontent à peu près la même chose que moi … je ne dois pas me tromper complètement …
Attention il s'agit bien d'une traduction, et non de mes propos …..

Yamaha SR500 Modifications du carburateur

Je vous présente ici deux articles qui, je pense, arrivent aux mêmes résultats mais de deux façons différentes. J'ai aussi essayer de rendre les choses plus faciles à comprendre. Bien que d'accord sur la globalité, les avis des auteurs divergent sur deux points. Comme j'ai monté un arbre à cames WhiteBros et un Mikuni de 38mm, je n'ai pas effectué les modifications décrites. Donc je vais simplement présenter les points de vue de chaque auteur et laisser le lecteur faire son choix.

Les deux articles sont intitulés: “Once Over Lightly” de Joe Minton dans le numéro d'Aout 86 de Motorcyclist Magazine. SR Odd's and Ends“ de Bill Vonderhey paru en deux parties dans les numéros 38 et 39 de FSSNOC/Thumper News. Si tu as de l'expérience sur les modifications des carbus d'origine et des informations à fournir, je serais enchanté de les insérer sur cette page. Envoyer vos commentaires à mailto:ron_sutton@yahoo.com

Allez faire un tour ici Guided Tour, une page avec le descriptif du carbu et la localisation des pièces.

Préparation

Vonderhey Avant de vouloir régler votre carbu assurez vous que tout le reste est en ordre. c.à.d. : avance, bougie, jeux aux soupapes, etc …

Boite à air et filtre à air

Minton Le boitier de filtre à air est très bien, avec de larges ouvertures et un conduit d'admission au carbu bien taillé. Par contre le filtre en lui même est terrible et doit être remplacé par une cartouche KN. Vous n'aurez pas d'intérêt à supprimer le boîtier sauf pour une préparation moteur maxi.

Vonderhey J'ai admis que le boîtier de filtre à air est un obstacle qui doit dégager. De toute façon elle ne me parait pas de qualité extraordinaire et sa dépose doit apporter quelques chevaux supplémentaires gratuit.

Quel carbu

Minton La culasse de la SR ne respire pas suffisamment bien pour mettre un carburateur plus gros. J'ai essayé le 32mm d'origine (modèle 81) et le 34mm plus ancien. Il n'y a pas de différence notable , mais le 32mm marche mieux à mi régime à cause de sa forme interne</font>

Gicleur de ralenti

Vonderhey Je ne recommande pas d'augmenter la taille du gicleur de ralenti , le gicleur d'origine semble bien fonctionner et je ne veux pas commencer à prendre le risque de perler un bougie au pire moment - au ralenti à un feu rouge. Le gicleur de ralenti agit antre 0 et 1/8 d'ouverture du boisseau et semble fonctionner bien comme il est.

Coupe du boisseau

Minton La faible dépression engendrée parle filtre KN a un impact important sur le réglage de carburation. Le résistance du filtre à air d'origine agit comme un starter intégré, et donc le carbu est réglé en conséquence pour une plus grande dépression. En modifiant le filtre à air ou en posant un filtre KN, beaucoup ont essayé de régler le carbu, et ont été frustrés, car lever l'aiguille au maximum, ou remplacer le gicleur de ralenti ne les ont pas beaucoup aidé. On doit modifier le boisseau d'origine pour s'accommoder avec le filtre KN moins résistant. La coupe au boisseau d'origine est 4.5, bien pour un filtre muselé. Il faut une coupe de 3.5 pour un filtre KN et un échappement Kerker. J'ai observé que usiné le bas du boisseau de 0.05” (1,27mm) corrige suffisamment les réglages. Cet usinage diminue la coupe et supprime le trou au décollement du boisseau. Vous pouvez le faire avec une bonne lime et ainsi éviter l'achat d'un carbu adaptable dont vous n'avez vraiment pas besoin.

Vonderhey Je ne sais pas s'il existe des boisseaux plus riches (donc avec une coupe au boisseau plus petite) pour lecarbu de la 500 SR, donc une modification est à l'ordre du jour. Limer 0.05“ (1,27mm) sur le bas du boisseau en gardant la surface bien d'équerre, ébavurer et adoucir les angles, mais ne surtout pas toucher à la coupe du boisseau. Le mélange entre 0 et 1/4 d'ouverture du carbu devrait s'améliorer, les explosions et trous à l'accélération devraient disparaître.

Note Dans l'article de Minton, Joe parle d'une coupe au boisseau d'origine de 4.5 Bill Vonderhey parle d'une coupe au boisseau d'origine de 3.5. Le manuel parle d'un coupe au boisseau de 3.5 pour les modèles 78 et 79. Par contre ils sont tous les deux d'accord sur la quantité de métal à ôter. Donc peut-être une erreur de frappe dans l'article de Minton.

Aiguille

Minton En plus de la modification du boisseau et d'un gicleur principal plus gros, vous devrez lever l'aiguille de 1mm ou bien mettre un gicleur d'aiguille plus riche d'une ou deux tailles. Si vous possédez un des premier SR, vous pouvez simplement baisser le clip de l'aiguille d'un cran. Les aiguilles des carbus suivants n'ont pas de réglage mais vous pouvez diminuer l'épaisseur de la rondelle de calage de l'aiguille pour augmenter sa position. Une lime peut faire l'affaire, mais attention de ne pas enlever plus de 1mm.

Vonderhey Sur les modèles 500 SR 78 et 79 , la richesse à mi régime peut être modifiée en baissant le clip de l'aiguille d'un cran Sur les modèles 500 SR 80 et 81, vous devrez limer 1mm sur la rondelle de calage supérieure de l'aiguille. Ca reviendra au même que de baisser le clip de l'aiguille d'un cran

Note Ici je pense que Minton et Vonderhey disent la même chose, baisser le clip de l'aiguille du cran 3 au cran 4. N'ayant jamais démonté un carbu plus récent, je ne suis pas sur que la petite rondelle en plastique peut être meulée et donc ainsi relever l'aiguille.

Gicleur d'aiguille

Minton Le gicleur d'aiguille agit sur le haut de l'aiguille et peut être déposer en ôtant le support du gicleur principal. La plupart des SR sont montées avec un gicleur P8 qui est trop riche à mi régime. Mikuni propose des P6 et des P4 qui sont plus pauvres. Après avoir essayer les autres modifications, vous pouvez essayer ces gicleurs plus petits pour diminuer la consomation.

Vonderhey Si après avoir levé l'aiguille, le mélange à mi régime est toujours trop pauvre, il va falloir mettre un gicleur d'aiguille plus gros. Après avoir sécher un moment sur le sujet, un petit tour rapide des revendeurs m'ont appris que le P8 est le plus gros gicleur disponible. Pour augmenter le débit d'essence, il faut soit diminuer le diamètre de l'aiguille, soit augmenter le diamètre du gicleur d'aiguille. Adapter une aiguille de diamètre inférieur mais avec des conicité et des longueurs différentes risquent d'être long… Mes nombreux calculs finalement montrent que percer avec un forêt n°36 pour passer d'un diamètre de 0.104” (2,64mm) à 0.106“ (2,69mm) donnera le débit supplémentaire d'essence voulu. Je l'ai fait et essayé juste pour les trous à mi-régime. Quelques mois après avoir fait tout ceci, Frère john et moi avons trouvé qu'il existe un gicleur d'aiguille plus gros pour le SR. il est indiqué sur la part list Mikuni ou Yamaha (me souviens plus!!) en tant que “gicleur taille supérieure” sans autre désignation tel que P10. Le diamètre de ce gicleur est le même que le P10 réalésé.

Note On trouve ici la principale différence entre les deux articles. Minton parle d'un puit d'aiguille plus pauvre et pour appauvrir à mi-régime, ce qui n'est pas cohérent alors que l'aiguille est levée pour enrichir le mélange. Tandis que Vonderhey alèse le puit d'aiguille pour augmenter le débit d'essence et donc enrichir à mi-régime. J'étais justement en train de relire ce paragraphe et me demandait si Joe Minton utilisait un carbu de 32mm et Bill Vonderhay n 34mm. Est-ce que ça peut justifier de tel écart? Envoyez moi un mail pour me dire ce que vous en pensez. mailto:rsutton@siue.edu&quot;&gt;rsutton@siue.edu

Gicleur principal

Minton Le filtre KN va imposer un gicleur principal de 3 tailles supplémentaire jusqu'à 330 pour un carbu de 34mm et 290 pou un carbu de 32mm

Vonderhey Si vous déposez le boitier de filtre à air d'origine et utiliser un échappement adpaptable, j'augmenterai de 2 tailles comme base de départ.

Pompe de reprise

Minton La pompe de reprise d'origine est nickel, et je recommande de ne pas jouer avec.

Questions

Here are some questions I have received about SR500 carburetor modifications.

From: Roberts Vernon via the Thumper List

  • Q: Est-ce que les modifications de Minton sont toujours la référence ou bien les modifications de Vonderhey sont-elles plus utilisées? Ou bien est-ce que l'une des modifs s'adressent au carbu de 34mm de78 et 79 et les autres aux carbus de 34mm de 80 et 81
  • A: La différence principale entre les deux articles sont le filtre à air, l'échappement et la taille du carbu. Minton utilise un carbu de 32mm avec le boitier d'origine avec une cartouche KN et un coude gros débit sur un silencieux d'origine.
  • Vanderhey apparemment utilise un carbu de 34mm monté avec un filtre individuel UNI.Il ne parle pas de son échappement.
  • Comme tout deux sont d'accord sur les modifications de boisseau, je pense que c'est une bonne base de départ. Une admission plus libre et un échappement modifié demanderont probablement un enrichissement à haut régime (aiguille et gicleur principal). Il s'agit de faire des essais à partir d'une base en faisant toutes les combinaisons possibles. Si vous partez avec un nouveau filtre à air dans le boitier prenez les modifications de Minton. Si vous modifiez l'échappement et le boitier de filtre à air, utilisez les modifications de Vonderhey.

J'espère que ça vous aidera un peu, Ron
